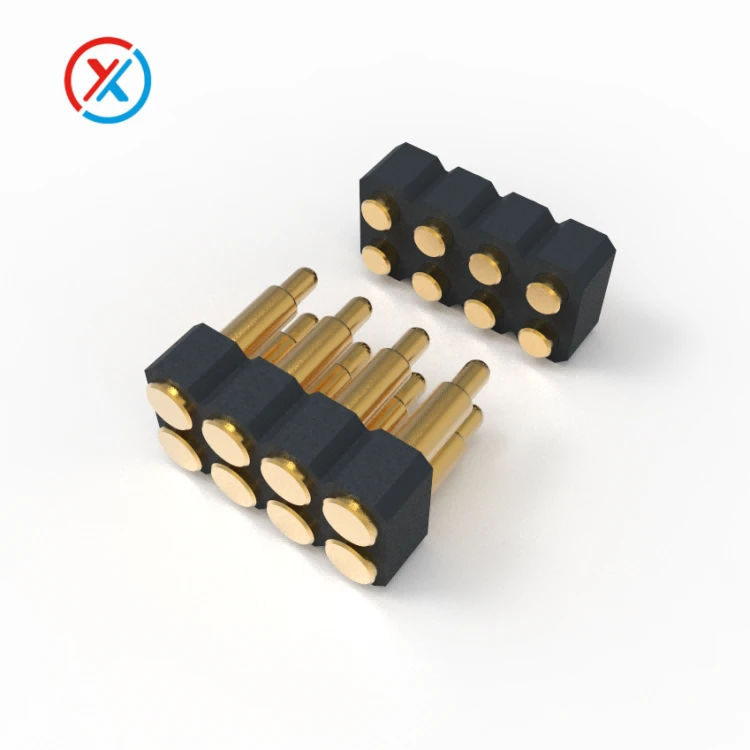

Мен билекке тагылган фитнес трекердин-кепилдик дайындарын карап чыктым жана бардык кайтарылган түзмөктөрдө билдирилген көйгөйлөрдү талдадым. Пого пин контакттарынын контакт каршылыгы номиналдык 25 мОмдон 180 мОмго чейин көбөйгөн же ал тургай ачык схемага айланган.
биз биринчи док төөнөгүчтүн артынан бардым. Бул туура эмес божомол болгон. Биз аппараттарды тартып алып, XRF менен контакттык пластинкаларды сынаганыбызда, алтындын көбү жок болгон - калганы кычкылданган никель болчу. Аппараттагы пого төөнөгүчтүн аянты ПХБнын калган бөлүгү сыяктуу эле ENIG процесси менен бүткөрүлгөн: электрсиз никель чөмүлүүчү алтын, болжол менен 0,07 мкм алтын менен. Дизайнды карап чыгуу учурунда мен буга шек келтирген эмесмин. ENIG механикалык байланыш циклинен аман калуу үчүн эмес, монтаждоо процесси аркылуу ширетүүчү беттерди коргоо үчүн бар. Болжол менен 200–400 док-жана-заряддоо циклдарында 0,07 мкм алтын катмары жок болгон.
Оңдоо үчүн атайын кобальт{0}}катууланган электрокапталган алтын, тактанын үстүнкү бетинен өзүнчө белгиленген - 0.5мкм кеминде 3 мкм электрсиз никельден ашты. Ошол спецификацияга ылайык курулган бирдиктер ошол ката режими менен кайтып келген жок. Мен ошондон бери поговный пластинка спецификациясы жөнүндө атайылап келем.
"Катуу" жана "Жумшак" деген эмнени билдирет
Терминология чаташып турат, анткени бир дагы термин физикалык иштетүүгө же жоондукка тиешелүү эмес. айырмасы эритмесинин курамы болуп саналат.
Жумшак алтын таза алтын - 99.9% Au же андан жогору. Материал табиятынан жумшак, анткени элементардык алтын табиятынан жумшак. Электр жалатылган жумшак алтын үчүн катуулугу ваннанын химиясына жана кендин шарттарына жараша болжол менен 60–90 KHN.
Катуу алтын – бул алтын эритмеси, дээрлик дайыма алтын{0}}кобальт салмагы боюнча 0,1–0,3% кобальт. Кээде сиз алтын-никель эритмесин көрөсүз, бирок кобальт туташтыргыч колдонмолордо көбүрөөк кездешет. Кобальт дандын чек араларында чөккөндө чөгөлөт, дандын өсүшүн үзгүлтүккө учуратат жана катуураак- бүртүкчөлүү кенди пайда кылат. Кобальт{8}}катууланган алтын AMS 2422 спецификациясына ылайык 130–200 KHN - жумшак алтындын катуулугунан болжол менен эки эсеге, кээде андан да көп болот.
Wear Life: маалыматтар жана ал сизге эмнени айтат
Пого пиндик аянтча үчүн бузулуу ырааттуулугу дээрлик дайыма бирдей: пружинанын-жүктөлгөн төөнөгүчтүн учу кайра-кайра байланыш циклдеринде алтын катмарды сүртөт; алтын никель астындагы катмарга чейин эскирет; никель кычкылданат; контакт каршылык жогорулайт. Жогорудагы билерик продуктусунда ушундай болду, күтүлгөндөн тезирээк, анткени алтын колдонуу үчүн өтө жука болгондуктан.
Кобальт{0}}катууланган алтыны 0,5 мкм болгон пого пиндик аянтчада -100–200gf астындагы пружинанын тийүү күчү, адатта, 10,000–50,000 цикл диапазонунда иштейт. Чынын айткым келет, бул диапазон кенен жана жайылуу чыныгы - пин учун геометрия олуттуу мааниге ээ. Тегеректелген же таажы{12}}учу бар пого төөнөгүч контакттуу стрессти чоңураак аймакка таратып, бир эле жүк астында жалпак же кескичтин учу менен салыштырганда төшөктүн иштөө мөөнөтүн узартат. 150gf жана таажы{15}}учуучу пин менен өзүбүздүн велосипед тебүү сыноолорубузда 0,5 мкм кобальт алтында 35 000 циклге жетип, каршылыктын өлчөнгөнүн байкадык. Ошол эле күчтө жалпак учу менен бул сан 8000ге жакындап калды. Эгер сиз пого пиндик аянтчаны көрсөтүп жатсаңыз жана докуңуз кандай пин геометриясын колдоноорун билбей жатсаңыз, анда ал маалыматка ээ болгондо кенен диапазон туура - аны тарытуу.
0,5 μm жумшак алтын бир кыйла тезирээк эскирет. Биздин сыноо жумшак алтындын иштөө мөөнөтүн бирдей калыңдыкта жана жазгы күчтө кобальт{4}}катууланган алтындын болжол менен 20–30% түзгөн. Бул так сан эмес жана мен өзүңүздүн тесттериңизди өткөрбөсөңүз, мен ага продукт дизайнын кое албайт элем - катышы контакт күчү, цикл ылдамдыгы, айлана-чөйрө жана пин геометриясы менен өзгөрөт. Бирок, багыттуу корутунду ырааттуу: маанилүү цикл эсептелген ар кандай колдонуу үчүн жумшак алтын же олуттуу коюуну же тез-тез алмаштырууну талап кылат.
Жумшак алтындын жашоого жарамдуу болгон цикл санынын босогосу чындап эле төмөн - өндүрүштүк тестирлөө аппараттары, алар алмаштырууга чейин 50 байланыш циклин көрөт,-диагностикалык аксессуарларды, клиникалык шарттарда убактылуу сенсордук такталарды колдонот. Бир нече жүз циклден төмөн, катуу алтындын тозууга каршылык артыкчылыгы реалдуу, бирок көбүнчө колдонулбайт жана сиз көнүгүү жасабай турган мүмкүнчүлүк үчүн төлөп жатасыз.
Никель астындагы катмар
Пого төшөк менен каптоочу спецификациялар көбүнчө алтындын түрүнө жана калыңдыгына көңүл бурат жана никель астындагы катмарды азыраак белгилейт. Никель эки нерсени аткарат: ал жогорку температурада алтындын жездин субстратына өтүшүнө жол бербөөчү диффузиялык тосмо катары кызмат кылат жана алтын акырында эскирип кеткенде коррозияга туруктуулукту камсыз кылат.
Алтын жезге тарайт. Тоскоолдук катмары жок, кайра-кайра термикалык айлануу кендин жез- тарабындагы алтынды акырындык менен түгөтүп, эффективдүү алтын катмарын механикалык эскирүүгө караганда тезирээк жукартат. 2–5μm диапазондогу электрсиз никель, IPC{6}}4552 процессинин көрсөтмөлөрүнө ылайык, туташтыргыч-пого pad колдонмолору үчүн стандарт болуп саналат. 2мкм төмөн, никель катмарындагы тешик каптоо жездин жездин дат басып кетиши мүмкүн болгон жерлерди жаратат. 5мкмден жогору никель кениндеги стресс алтын-никель интерфейсинде адгезияга таасир эте баштайт.
никель менен башка маселе никель оксиди начар электр өткөргүч болуп саналат. Пого пиндик аянтчадагы алтын катмар эскирип, никелдин бети нымдуулукка же кычкылдануучу атмосферага дуушар болгондон кийин - дал ошондой шарттарда билек-эсилген аппарат - көрүп, никель кычкылданат жана кошумча механикалык эскирбесе дагы, контактка каршылык жогорулайт. Дал ушул себептен улам, төшөктүн эскириши-адатта калыбына келтирилбеген ката болуп саналат. Никел ачыкка чыгып, кычкылдангандан кийин, алгылыктуу контакт каршылыкка кайра жолду тазалай албайсыз.
Колдонмо боюнча калыңдыгы
Күнүмдүк - акылдуу сааттарды, фитнес-трекерлерди, кулакчындарды - кубаттаган керектөөчү тагынуучу шаймандар жылына 300–600 док циклин топтойт. Үч{5}}жылдан{6}}төрт жылга чейинки продуктунун иштөө мөөнөтү, бул 1000-2500 жалпы циклди түзөт. Кобальт{12}}катууланган алтын 0,3–0,5мкм, 3мкм электрсиз никель бул диапазонду камтыйт. Мен 0,3 микрон белгилеп койдум жана аны таза ички чөйрөдө продуктунун иштөө циклинде кармап турдум. Тердин таасири эсепти өзгөртөт - туз ар кандай алтындын эскириши болгондо коррозия процессин тездетет, андыктан прокаттын аймагы теринин тийүүсүн үзгүлтүксүз көрүп турса, 0,5 мкм сизге кошумча кошумча чекти берет.
Жогорку-байланыш циклдары - күнүнө бир нече жолу орнотулган диагностикалык колдук аппараттар, лабораториялык жабдуулар, сыноо станциясынын док интерфейстери {- 0,5-1,0 мкм кобальт-катууланган алтынды 3-5 мкм никельден жогору {-байланыш циклдери менен медициналык жана өнөр жай аппараттары. Колдонуулардын ортосунда изопропил спирти же төртүнчү аммоний дезинфекциялоочу каражаттар менен сүртүлгөн продуктулар коюу алтындан пайда көрөт, анткени химиялык тазалоочу каражаттар алтынга да микро-колдонууну тездетет жана калың катмардын эскирүү-көп убакыт талап кылынат. Мен 18 ай күнүмдүк колдонууда 0,5 мкм бийиктикте клиникалык колдук аппараттардагы пого пин контакттык жаздыкчаларын көрдүм; 0.8μm ошол эле геометрия ошол учурда дагы эле спецификациянын чегинде иштеп жаткан.
Өндүрүштүк сыноо приборлору ар түрдүү. Циклдердин саны жогору, бирок арматура көзөмөлдөнүүчү чөйрөдө, текшерилүүчү жана техникалык тейлөө элементи катары алмаштырууга болот. 0.5мкм никельде 3 мкм катуу алтын жалпы спецификация болуп саналат жана көптөгөн арматура операторлору пласткаларды алмаштырууну цикл санак босогосунда пландаштырышат.
Качан жумшак алтынды көрсөтүү керек
Ширетүүлүк - негизги жагдай. Кобальт-катууланган алтын ширетүүчү түйүндө көйгөйлөрдү жаратат - жумшак алтынга же ENIGге салыштырмалуу кобальт флюстун химиясына тоскоолдук кылат жана начар нымдайт. Эгерде сиздин пого пиндик аянтчаңызды монтаждоо учурунда жалаң гана контакттык бет катары эмес, ширетүү керек болсо, жумшак алтын же ENIG ширетүүчү талапка туура келет. Төмөнкү тегерекче дагы бир нече жолу велосипед тебүүнү көрсө, бул байланыштын мөөнөтү болуп саналат, бул кээ бир кош максаттуу дизайндар үчүн чыныгы көйгөй.
Өтө төмөн цикл саны, -сезимтал колдонмолор башка учур. Эгерде төшөк өзүнүн бүткүл өмүрүндө чындап эле 200дөн аз контакт циклин көрө турган болсо, адекваттуу калыңдыктагы жумшак алтын бул ишти аткарат.
Жумшак алтын үчүн бир аргументти мен бир нече жолу артка кайтардым: "өндүрүш спецификацияга ээ болгонго чейин лабораториялык сыноодон, балким 50 циклден аман өтүшүбүз керек." Кардарлар инженердик үлгүлөрдү алгандан кийин, тестирлөөчү тешиктер күтүлгөндөн тезирээк - циклдерди көрүшөт. Мен инженердик үлгүлөр үчүн жумшак алтынды көрсөтүүнү токтоттум, эгерде долбоордо ошол этапта белгилүү бир чыгым чектөөсү болбосо.
Спецификацияны текшерүү
Алтын жалатуу спецификацияларын чиймеге жазуу оңой жана жеткирүүчү аны эч ким кармабай туруп өндүрүштө өткөрүп жибериши оңой.
XRF (Рентген нурлары флуоресценция) - даяр пого пин пластинкаларында алтын катмарынын калыңдыгын текшерүү үчүн -стандартты кыйратпаган ыкма. Кирүүчү текшерүүдө XRF маалыматтарын талап кылыңыз - каптоочу резервуардан ваннанын жазууларын эмес, лоттун бөлүктөрүн чыныгы өлчөө. Эгерде жеткирүүчү муну камсыздай албаса, алардын процессин көзөмөлдөө толук эмес.
Кнуп же Викерстин капталган кесилишинин купонундагы микрокатуулугун текшерүү-алтын эритмесинин чындыгында кобальт-катууланганын ырастайт. Катуулуктун диапазондору бири-бирине дал келбейт: жумшак алтын (60–90 KHN) менен кобальт-катууланган катуу алтын (130–200 KHN). Капталган партиядан алынган сыноо купонунан бир өлчөө жыйынтыктуу болуп саналат. Сыноо кыйратуучу, ошондуктан ал даяр бөлүктөргө эмес, купондорго жасалат. Кандайдыр бир олуттуу электропластинка берүүчү бул ваннанын сапатын көзөмөлдөөнүн бир бөлүгү катары иштейт; биринчи макалаңызды текшерүү пакетинин бир бөлүгү катары дайындарды сураңыз.
ASTM B117 же IEC 60068-2-11 боюнча туз спрейи жегичтүү чөйрөлөрдөгү жаймаларга тиешелүү. Алтын коррозияга учурабайт, андыктан туз чачуу сыноосу сиз сынап жаткан экологиялык шарттарда никельдин канчалык тез бузуларын көрсөтөт.
Көп берилүүчү суроолор
Менин PCB үйүм, алар аянтчанын аймактарында "туташтыргыч алтынды" жасай алышат дейт. Бул кобальт{1}}катууланган алтынды өзүнчө көрсөтүү менен бирдейби?
Сөзсүз эмес, жана айырмачылык маанилүү. Көптөгөн PCB өндүрүүчүлөр-кошумча катары алтын туташтыргычты сунушташат, бирок эритме түрү, катуулугу жана никель астындагы катмардын калыңдыгы так көрсөтүлбөсө, сиз алган нерсе ар кандай болот. Кээ бир дүкөндөрдө чыныгы кобальт-катууланган электрокапталган алтын иштейт; башкалар пластинка жумшак алтын туташтыргычтын жоондугу. Кобальттын мазмунун, катуулукту (KHN) алардын эң акыркы ванна сынагынан жана үлгү бөлүктөрүндөгү XRF маалыматтарын сураңыз. Менде PCB-интегралдык пого пин пластинкасынын алтыны кирүүчү текшерүүдө калыңдыгы боюнча-30–40% га аз келген. Аны өлчөөсүз кармабайт.
Алтындын калыңдыгы биринчи тийүү каршылыгына таасир этеби же жөн гана-узак мөөнөттүү иштөөгө таасир этеби?
Узак мөөнөттүү{0}}мүнөттүүлүк бул жерде көрүнөт. Калыңдыгы 0,3–1,0 мкм диапазондогу алтын байланышуучу төөнөгүчкө негизинен бирдей асыл металлдын бетин көрсөтөт, андыктан контакттын каршылык көрсөткүчтөрү алардын ортосунда айырмаланбайт. Эгер сиз жаңы пого төөнөгүчтөрдөгү жогорку тийүү каршылыгын өлчөп жатсаңыз, каптоо спецификациясына өтүүдөн мурун - беттин булганышын, төөнөгүчтүн учу геометриясын жана пружинанын күчүн текшериңиз.
Чиймеге каптоо спецификациясын кантип туура жазсам болот?
Минималдуу: алтын эритмесинин түрү, минималдуу калыңдыгы жана никель астынын минималдуу калыңдыгы нормативдик шилтеме менен. Толук билдирүү мындай деп айтылат: "Au (Co{1}}катууланган) мин. 0.5мкм, EN мин. 3.0мкм, IPC үчүн-4552 Класс B." Стандарттык маалымдама маанилүү, анткени ал жеткирүүчү каптоону кантип текшерип, тастыктай турганын аныктайт - нормативдик шилтемесиз "катуу алтын 0,5μm" сыноо ыкмасын такталбаган бойдон калтырат жана сизге текшерүү үчүн эч нерсе бербейт. Автоунаа же аэрокосмостук байкоо жүргүзүү талаптары үчүн, AMS 2422 IPC-4552 камтыбаган алтындын тазалыгы жана катуулугу боюнча атайын талаптарды камтыйт.
Биз кийилүүчү медициналык аппарат үчүн пого пин контакт пластинкасын иштеп жатабыз. Кандай өзгөрүүлөр?
Материалдын спецификациясы - кобальт-катууланган алтындын электрсиз никель - үстүнөн өзгөрүүсүз калат. Анын айланасында текшерүү жана байкоо жүргүзүү структурасы кандай өзгөрөт. ISO 13485 стандартына ылайык, электропластика - бул атайын процесс, демек, жеткирүүчү квалификациялуу болушу керек жана алар акыркы текшерүү маалыматтарын гана камсыз кылбастан, сиз текшере ала турган процесс жазууларын сактап турушу керек. Сиздин дизайн таржымалы файлыңыз керектөөчү продуктусу үчүн талап кылынгандан айырмаланган жеткирүүчүнүн квалификациялык документтерин талап кылат.
Биологиялык шайкештик териге тийе турган жол бар-жогун ойлонуп көрүүгө болот. Алтын био шайкеш келет; никель калктын олуттуу бөлүгүндө белгилүү сенсибилизатор жана аллерген болуп саналат. Эгерде сиздин механикалык схемаңыз териге жакын жердеги аянтты териге жакын жерге багыттаса, же эскирүүнү мүмкүн болушунча кечиктирүү үчүн-коюураак алтынды белгилеңиз же никель менен алтындын ортосуна палладий аралык катмарын кошуңуз - палладий кошумча диффузиялык бөгөттү камсыздайт жана никелдин био шайкештигине байланыштуу көйгөйлөрдү жаратпайт. Көпчүлүк кийилүүчү медициналык погонун дизайндары бул суроону болтурбоо үчүн, тактаны териге тийүүдөн алыстатат жана бул кийинчерээк жабдылгандан көрө, механикалык макеттин башында чечим кабыл алуу керек.
Кирүүчү текшерүүдө XRF менен катуулугун текшерүү канчалык көп болушу керек?
XRF ар бир лот, биринчи макаладагы купондун катуулугу, андан кийин сапат планыңыз процесстин үзгүлтүксүз валидациясы үчүн талап кылынган жыштыкта - адатта туруктуу, документтештирилген процесси жана шайкеш лоттордун тажрыйбасы бар жеткирүүчү үчүн квартал сайын, бат-баттан ваннанын химиясында вариациянын тарыхы болсо. Мен ошондой эле камсыздоочу ваннанын химиялык курамын өзгөрткөндө же жаңы химиялык лот менен толуктаганда, мен катуулукту текшерүүнү жүргүзөт элем, анткени ваннанын курамы кобальттын кошулуу ылдамдыгына, демек, катуулугуна түздөн-түз таасир этет. Бул өзгөртүүлөр жөнүндө кабарлоо жеткирүү келишимине коюуга арзырлык.
